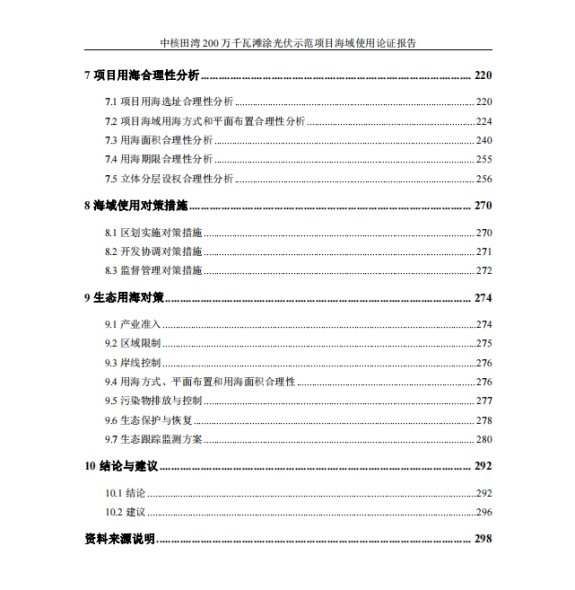

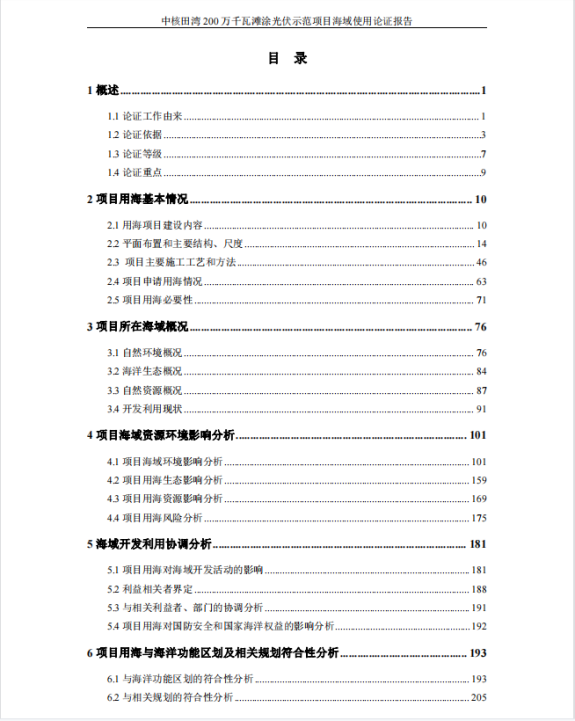

報告從項目用?；厩闆r、項目所在海域情況、項目海域資源環境影響分析、海域開發利用協調分析、項目用海和海洋功能區劃及相關規劃復合性、項目用海合理性、防腐措施 等方面對中核田灣200萬千瓦灘涂光伏示范項目海域使用進行了分析論證。
據悉，中核田灣200萬千瓦灘涂光伏示范項目位于江蘇省連云港市連云區，田灣核電已確權溫排水海域。建設總裝機容量1793MWp的集中式灘涂光伏電站。涉海建設內容為光伏陣列(含光伏組件、箱變、檢修通道等)、高壓線塔、連陸廊橋和臨時施工平臺等。此外，項目于光伏場區南側陸域配套新建220kV升壓站和200MW/400MWh電化學儲能電站各一座，用于配合電網調峰調頻。
該項目申請人為中核江蘇新能源有限公司，項目申請用海面積1875.7761公頃，工程總投資895959.23萬元，其中涉海工程總投資695637.15萬元，項目總建設工期為15個月，用海期限共27年，其中運營期25年。

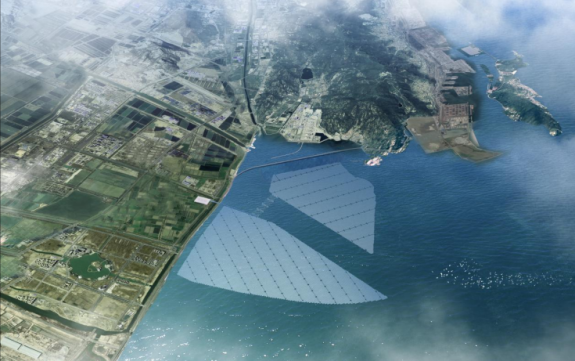

圖 2.1-3 項目建成效果圖
報告顯示，該項目用海類型為用海類型屬于工業用海(一級類)中的電力工業用海(二級類)，用海方式為構筑物(一級方式)透水構筑物用海(二級方式)。
報告顯示，該項目光伏支架基礎采用靜壓樁基礎，采用高強度預應力混凝土管樁，設計為直徑600mm的PHC-AB管樁，樁南北間距9m，樁東西間距6m。上部結構通過端板和抱箍與基礎樁連接，采用鋼結構支架，支架上設置熱鍍鋅C型鋼，橫梁上敷設光伏組件。鋼構件采用金屬保護層的防腐方式。鋼結構支架、連接板及拉條均采用物理防護的保護方式，以長壽命重防腐涂料雙層改性環氧玻璃鱗片漆進行防腐。

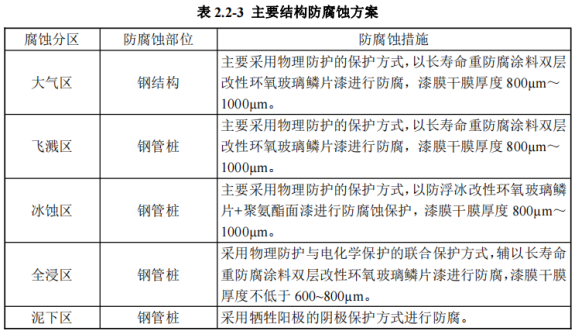

由于本工程光伏基礎和支架直接處于海水環境中，其飛濺區、全浸區腐蝕問題嚴重，腐蝕環境較為惡劣?？紤]到本工程基礎結構的重要性，根據鄰近海域港 口及近海工程的防腐蝕設計經驗，參考《海上風電場鋼結構防腐蝕技術規范》 (NB/T 31006)、《海港工程鋼結構防腐蝕技術規范》(JTS153-3)等相關規范，光伏基礎和支架在采用預留腐蝕余量的同時，采用物理防護與電化學保護的聯合保護方式，即采用海工重防腐涂料+犧牲陽極聯合保護方式 ，在大氣區、飛濺區、全浸區輔以長壽命重防腐涂料雙層改性環氧涂層（800~1000μm） 進行防腐，在冰蝕區采用長壽命防浮冰改性環氧玻璃鱗片+聚氨酯面漆（1000um） 進行防腐蝕保護，泥下區采用犧牲陽極的陰極保護方式進行防腐。
根據國內外海洋工程、港口工程防腐蝕設計經驗，結合本工程光伏場址區域 水環境特點，本工程采用的光伏基礎和鋼支架結構防腐蝕方案主要采取物理防護的保護方式、犧牲陽極的陰極保護方式以及物理防護與電化學保護的聯合保護方式。具體如下：
